低压成套设备温升检测系统

产品详情

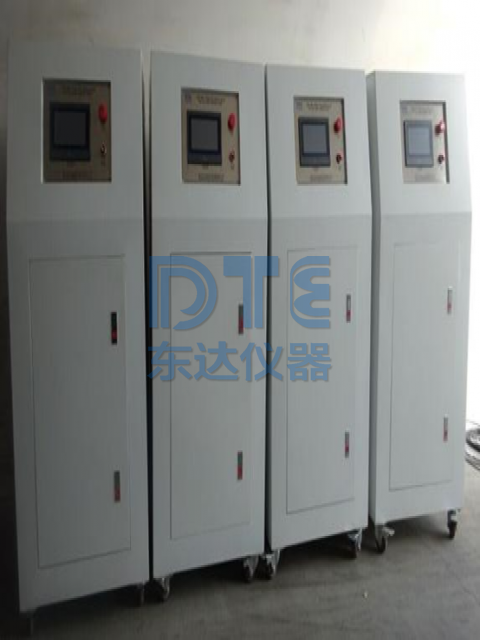

DTE-WS360A低压成套设备温升检测系统(跌加式电流)

1.1用途:

用于低压成套开关设备和控制设备的温升试验。

1.2技术要求:

试验方法满足GB7251.1-2013第10.10章温升验证、GB7251.1-2005第8.2.1章温升验证要求;所提供的仪器要求适用于当前国际、国内最新检测方法和技术,现行有效的版本。
1.2.1交流稳流电源
(1)该电源应满足下列标准制造产品的测试要求:
GB 14048.1 IEC 60947-1:2001低压开关设备和控制设备总则;
GB 7251.1 -2013  IEC 60439-1:2011 低压成套开关设备和控制设备第1部分:总则;
GB 7251.3-2006 低压成套开关设备和控制设备 第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备  配电板的特殊要求;
GB7251.5-2008 低压成套开关设备和控制设备 第5部分: 对公用电网动力配电成套设备的特殊要求
GB7251.12-2013  低压成套开关设备和控制设备 第2部分: 成套电力开关和控制设备
GB 11022  IEC 60694:1996 高压开关设备和控制设备标准的共用技术条件;
GB 13539.1 低压熔断器 第1部分:基本要求;
(2)使用环境条件:应具有广泛的适应性,工作安全,可靠。
(3)系统组成
交流稳流电源由电源控制、电动调压器、电流变送器、PLC可编程控制器、电流传感器、触摸式人机界面、可移动机箱(机柜)及配电接线箱()组成,

(4)主要技术参数
①输入电源
主电路电源:  Ue:380(1±10%)V 三相五线制电源;
控制电路电源:Us:220(1±10%)V单相电源。
②电源频率:AC  50(1±10%)Hz;
③电流等级:见下表;
④稳流范围内输出电流:任意连续可调。可数字设定电流定值(无级式),使交流恒流电源设备可以连续平滑地调节输出电流,以适应不同试验项目的需要;
⑤电流稳定度范围: +0~3% (可选择上下限值);
⑥恒流精度:≤±1.0%读数;
⑦输出波形:交流正弦波,波形失真度小于3%。
⑧通讯功能;提供WIFI无线接口,可实现远程监控。
1.2.2温升检测试验标准导线及铜排
(1)用于低压电器设备和控制设备、低压成套开关设备和控制设备的温升试验,符合GB 14048.1-2006和GB 7251.1-2005标准要求。
(2)使用环境条件:应具有广泛的适应性,工作安全,可靠。

(3)质量要求:标准铜排表面去毛刺、倒角,全长镀锡,除两端头120mm以外,铜排外表面涂以黑色无光磁漆。
1.2.3温升检测试验软连接
(1)用于低压电器设备和控制设备、低压成套开关设备和控制设备的温升试验,符合GB 14048.1-2006和GB 7251.1-2013标准要求。
(2)使用环境条件:应具有广泛的适应性,工作安全,可靠。
(3)软连接:用于连接温升试验设备输出端与标准铜排或试品之间的联结导体,采用软铜导体制成。
(4)质量要求:铜管(壁厚2mm)和镀锡铜编织带(φ0.2 mm)采用冷压加工,两端头镀锡,自由公差。
(3)技术参数
①工作电源:AC220V(90~265VAC),频率50±5HZ;
②输入回路: 24;
③输入信号类型: T型或K型(热电偶);
④测量精度:≤±1℃;
⑤采样时间:<0.5秒;
⑥隔离强度:通道间高压隔离可直测380V带电导体;
⑦显示操作:采用10英寸触摸式液晶显示屏。
⑧通讯功能;提供WIFI无线接口,可实现远程监控。
⑨数据存储:USB接口U盘存储。
