断路器继电器综合测试台

产品详情

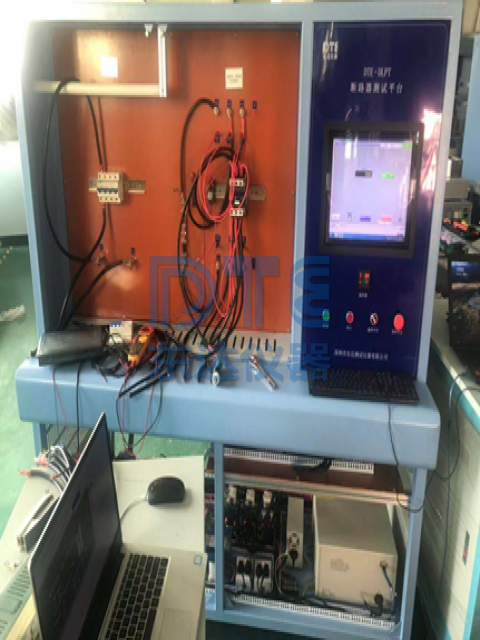

DTE-DLPT断路器继电器综合测试台

一.断路器测试

1热脱扣特性测试

对于微型断路器,在初始状态为冷态,电流为2.55In时(In为额定电流),In不大于32A的断路器脱扣时间t应满足1s<t<60s,In大于32A的断路器脱扣时间t应满足1s<t<120s,或符合该规格断路器的出厂标准。

对于低压塑壳断路器,在初始状态为冷态,电流为3In时,In不大于250A的断路器脱扣时间t应满足1s<t<150s,或符合该规格断路器的出厂标准。

2 接触电阻测试

微型断路器接触电阻测试,冷态下,测试3次,然后计算平均值,每极接触电阻的平均值满足J.4

J.4  断路器每极接触电阻平均值

额定电流(A)

接触电阻平均值(mΩ)

0.5

≤5500

1A

≤2500

2~4A

≤700

6~16A

≤80

20~63A

≤8

63~125A

≤2

低压塑壳断路器接触电阻测试,冷态下,测试3次,然后计算平均值,每极接触电阻的平均值满足表J.5。

表J.5  低压塑壳断路器每极接触电阻平均值

额定电流(A)

接触电阻平均值(mΩ)

80~160A

≤3

200~250A

≤2

3 相间耐压测试

对应断路器电压等级,选取不同相续触点进行耐压测试,测试时间1min 。漏电流小于10mA。

测试精度:1V;

二.继电器测试

1吸合电压测试

交流线圈接触器吸合电压值的范围为0.85Ue~1.1Ue,其中Ue为额定工作电压,在这个范围内接触器应正常工作,不允许有二次吸合或者反复吸合的情况。

直流线圈接触器吸合电压值的范围为0.75Ue~1.25Ue,空调控制部分为0.8Ue~1.1Ue,在这个范围内接触器应正常工作,不允许有二次吸合或者反复吸合的情况。

2.释放电压测试

交流线圈接触器释放电压范围为0.2Ue~0.75Ue

直流线圈接触器释放电压范围为0.1Ue~0.75Ue

3.吸合时间测试

吸合时间应小于30ms。当不满足此标准时,应符合具体电器零件制造商规定。4.释放时间测试

释放时间应小于30ms。当不满足此标准时,应符合具体电器零件制造商规定。5.触点接触电阻测试

在0.85Ue、Ue、1.1Ue三种工况下各测试3次,然后计算平均值,每次测试应在冷态下测试,主触点接触电阻要小于100mΩ。
