根据GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分:通用要求》、GB2099.1、GB16915、GB15092、UL498、UL310、UL817及其他电器附件的有关标准研制而成。

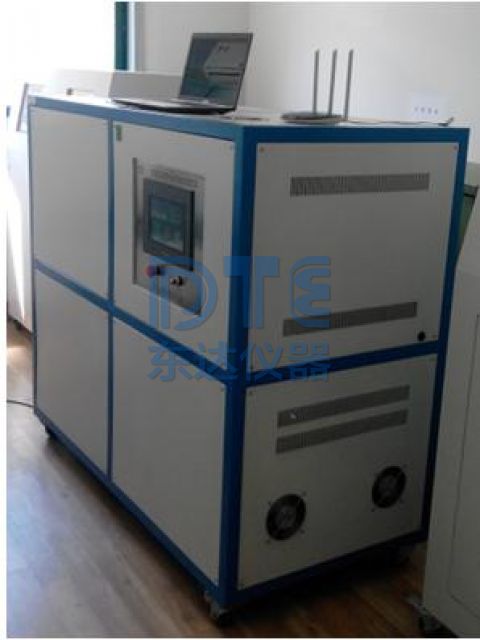

温升试验机用于端子温升试验和插头温升试验。试法是将插头或插座正负极短接后,尾部接在电流输出接线柱上,然后接通电流,按标准要求设定好所需试验电流及时间后,测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求,并可自动打印记录测试温度,具有超温过流保护功能,无需人工值守。长期有50A样机,提供来样免费测试温升数据,24h内提供测试结果。
主要特点
1.触摸屏界面,全中文人性化操作界面,质量可靠;
2.在面板上插入U盘导出测试的温度数据,电脑转存EXCEL文档;
3.试验工位: 6工位(可选);
4.两种测试模式: 连续测试(0-30000分钟)间断测试(0-30000次,ON时长0-120分钟,OFF时长0-120分钟);
5.温度通道: 6/9/12通道+室温;
6.温度范围: 0-150/0.1℃,温度记录间隔10s;
7.标准试验电流:300A分辨率:0.1A;
8.保护报警:过电流自动停机,过流报警值范围:0-最大电流值,自动记录过流时间;超温自动停机,超温报警值0-150℃,报警通道触摸屏显示并闪烁,自动记录超温
测试参数:
操作界面:7″TFT触摸屏
测试模式:连续/间断测试
开路电压:小于AC12伏
试验电流:600A(可选)
电流分辨率:0.1A
测试电流精度:0.5级
电流频率:50Hz
温度参数:感温线 美国OMEGA 30AWG细丝热电偶
测温通道:6 +1 CH 可定制
温度范围:0-150摄氏度(可配低温箱)
温度分辨率:0.1摄氏度
温度测试精度:0.2级(可选)
温度采样率:8ch/s
数据记录周期:10 s
温度保存间隔:60分钟或立即
温度数据保存:电子档保存至U盘,可用PC转存EXCEL文档
