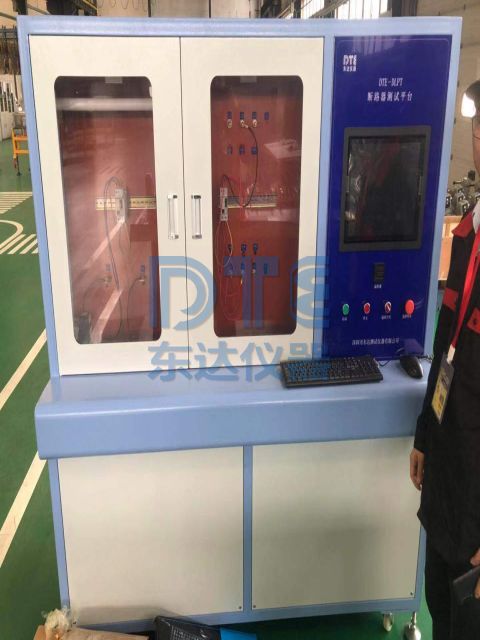

1、主要用途：

  针对断路器的瞬时脱扣特性试验，断路器温升试验，断路器28天寿命试验、断路器延时脱扣等综合性能测试，适用于DZ系列断路器进行在线出厂前检测用，是小型断路器生产厂家电性能检测所必备的设备。

2、依据标准

GB10963.1-2005 电气附件 家用及类似场所用过电流断路器 第1部分：用于交流的断路器；

GB 10963.2-2008 家用及类似场所用过电流保护断路器 第2部分:用于交流和直流的断路器；

GB16917.1-2014 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般规则；

GB14048.2-2008  低压开关设备和控制设备 第2部分:断路器。

3、工作条件：0～+40℃

4、4、容积和尺寸：＜1.3m(L)X0.8m(W)X0.7m(H)

5、主要技术参数

5.1 测试工位：3个；

5.2 通电时间：0～99h可调；

5.3 断电时间：0～99h可调；

5.4 试验次数：0～9999可设；

5.5 测试电流：0～200A可长期连续工作，分辨率0.1A

5.6 电流波形：正弦波；

5.7 开路电压：≥30V.

5.8  极数：四级

6.温升测量：

6.1 测试通道： 8个；

6.2 传感器：镍铬一镍硅热电偶；

6.3 所有热电偶探头均可带电测量；

6.4 测量温度范围：40～+300℃；

6.5 测量精度：0.5级；

6.6 具备巡检（通过软件可能设定采样间隔时间和自动保存时间），定点，打印（可以设定打印间隔时间）；

6.7  RS-232通讯功能：带RS-232，打印□（标配）；

6.8  带通道数及温度值显示.

7.显示及控制系统

7.1 触摸屏：7英寸彩色触摸屏；

7.2 电流控制方式：手动/自动；

7.3 电流显示：LED数码管及触摸屏；

7.4 电压显示：LED数码管及触摸屏；

7.5 时间显示：LED数码管及触摸屏；

7.6 试验次数：LED数码管及触摸屏；

8.其它

8.1使用环境湿度：≤90%RH；

8.2电源（V）：AC220±10%V,50±0.5Hz；

8.3附件配置：10种规格的单芯聚氯乙烯绝缘铜导线，

具体截面及长度GB10963.1；

厚度约20mm涂无光泽黑骑层压板；

8.4试验装置有专门的接通和分断的开关；

9、安全配置：

漏电保护，短路保护，过流保护，运行指示，试验结束指示，故障报警自动停机.、柜内含监控摄像。
